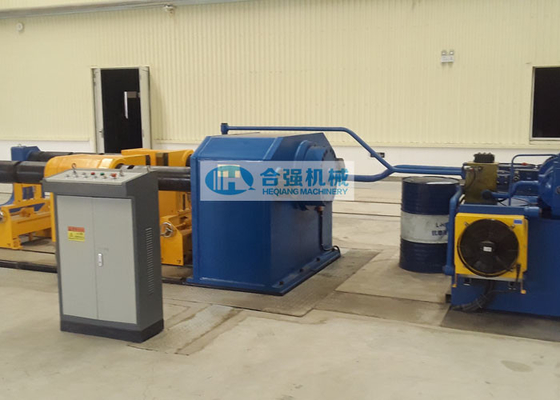

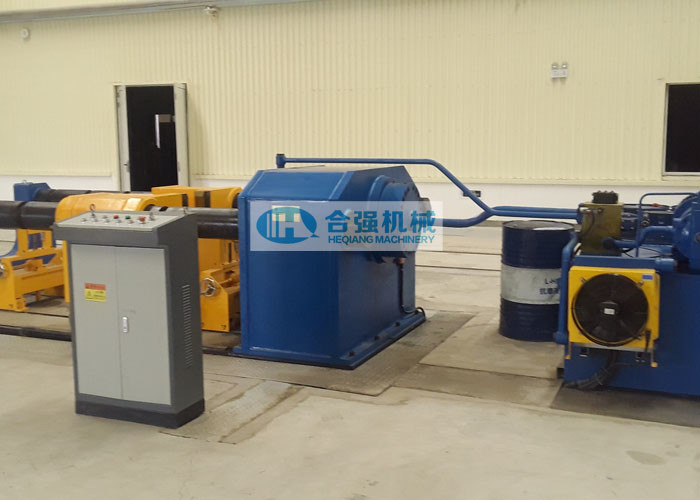

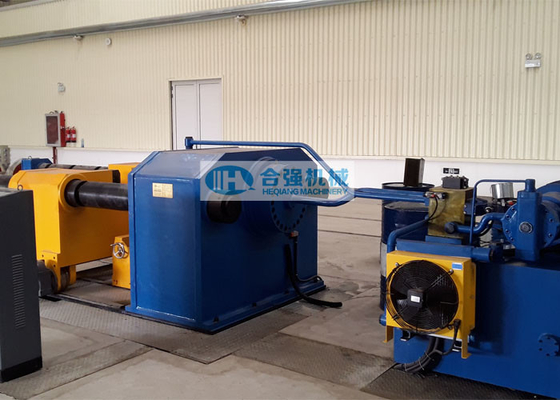

Máquina de abertura superior da imprensa da roda do projeto 5000kN

500 toneladas de roda horizontal do único cilindro desmontam o projeto da Parte-abertura da imprensa, máquina da Imprensa-montagem da roda

Espaço de aplicação:
A roda desmonta a imprensa que a máquina é aplicável para a desmontada de wheelsets da estrada de ferro e de outros workpieces. A coluna móvel é do projeto da parte-abertura. É não somente apropriado para as aplicações da estrada de ferro, igualmente a mineração e a indústria de aço etc.

Parâmetros técnicos:

(o *The detalha parâmetros pode ser alterado conforme as exigências reais do cliente.)

Estrutura & características principais:

A roda desmonta a imprensa é composta principalmente do quadro da máquina, do cilindro da ram, da coluna móvel, do mecanismo do compasso de calibre, do trole do apoio, do sistema hidráulico, do sistema de controlo elétrico e etc. de utilização de ferramentas.

• Quadro da máquina: Compôs do chassi, da coluna do cilindro, da coluna traseira e das colunas de apoio. A coluna do cilindro e a coluna da resistência são combinadas junto através de duas hastes do apoio para formar um quadro da força. A coluna traseira é apoiar somente estas hastes de dois apoios.
• Cilindro do Ram: O cilindro da ram é instalado na coluna do cilindro. Consistiu no cilindro, na haste de pistão, no pistão, na tampa inferior, no elemento de selagem e no mecanismo do guia. O mecanismo do guia impedirá que a haste de pistão gire no movimento. Compôs da placa, da haste de guia e da luva de conexão etc. do guia.
• Coluna móvel: É conduzida pelo motor do redutor para mover-se no chassi.
• Mecanismo do compasso de calibre: O mecanismo do compasso de calibre é instalado na coluna móvel e pode ser aberto e fechado manualmente. Quando abriu, a coluna móvel pode ser movida ao longo das hastes do apoio. Quando se fechou, a coluna móvel estará travada na posição e para formar um todo com as hastes do apoio.
• O quadro da máquina é alívio total realizado do recozimento e de esforço, e tem a suficientes rigidez e força para cumprir as exigências.
• Com 2 grupos de trole móvel para o apoio do wheelset/workpiece;

Documentos técnicos:
Os seguintes documentos técnicos serão fornecidos junto com a máquina quando entrega em duro
cópia e cópia macia na língua inglesa (forneça a E-cópia ao comprador antes da entrega):

• Manual do funcionamento e da instrução da manutenção;
• Desenho geral do arranjo, diagrama esquemático hidráulico, diagrama esquemático elétrico;
• Desenho de fundação;
• Lista de peças de reposição, lista da ferramenta especial;
• Certificado do produto/certificado aceitação da fábrica, lista de embalagem, etc.

Exemplo de aplicação:

• Estradas de ferro de Kenya;
• Estradas de ferro de Myanmar;
• Departamento da estrada de ferro de Kunming;
• Departamento da estrada de ferro de Shenya;
• Usuário etc. da Sérvia.
