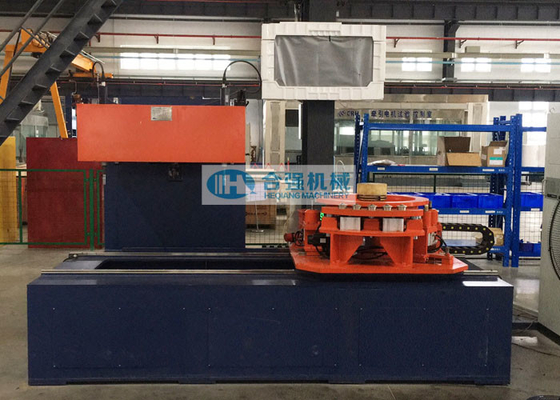

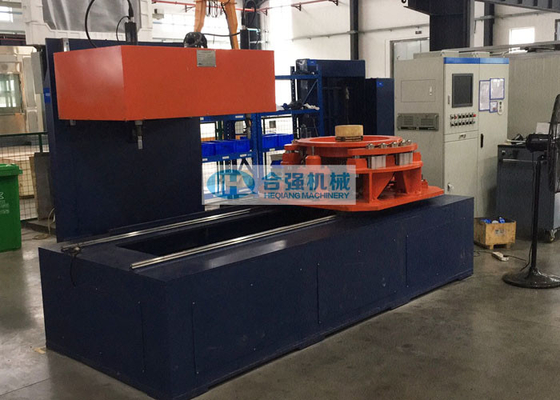

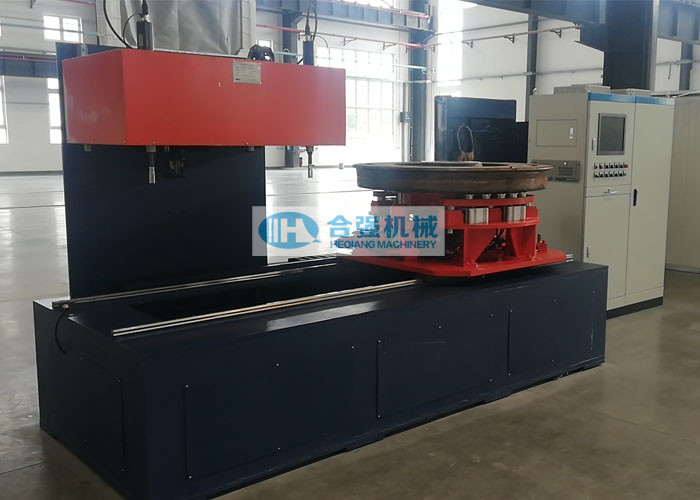

parafuso automático da estrada de ferro do torque 135Nm que aperta a máquina

Máquina de aperto automática com torque 135Nm, equipamento do parafuso do disco do freio de roda da estrada de ferro de oficina da estrada de ferro


Espaço de aplicação:
Este parafuso do disco do freio de roda que aperta a máquina é usado principalmente para o funcionamento de aperto dos parafusos da conexão para as rodas da locomotiva de estrada de ferro e o disco do freio. O sistema de controlo pode tempo real monitorar a operação e gravar, salvar e exportar os dados de aperto (torque e ângulo) e o aperto da curva.


Parâmetros técnicos:

(o *The detalha parâmetros pode ser ajustado conforme as exigências reais do cliente.)

Características principais:

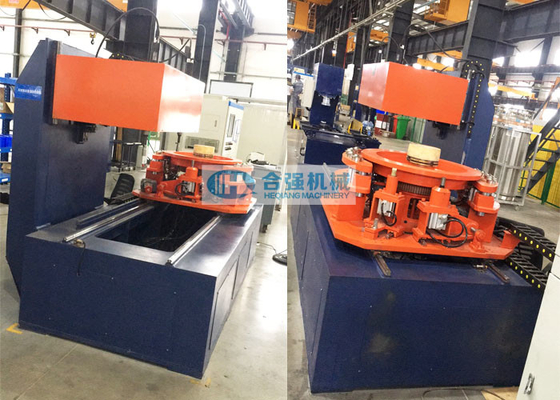

• A máquina de aperto é composta principalmente do corpo de máquina, de eixos de aperto dobro, da tabela de posicionamento giratória, do dispositivo de aperto do parafuso, do dispositivo de posicionamento inicial e do sistema de controlo eclectrial etc.
• Apertando o processo: primeiramente o elevador o disco pre-montado do freio de roda na tabela de posicionamento giratória, a tabela de posicionamento giratória automaticamente posicionará e expandirá e fixará o furo de roda, a seguir a tomada do dispositivo inicial da posição estará contra a superfície de disco do freio, o disco do freio girará lentamente com a tabela de posicionamento giratória, a tomada do dispositivo de posicionamento inicial será introduzida no furo de parafuso sob a força, neste tempo, a tabela giratória parará de girar e o disco do freio de roda é terminado o posicionamento inicial. Após isso, a tabela de posicionamento junto com a tabela mais baixa gerencie à parte inferior do eixo de aperto, e os parafusos em ambos os lados da plataforma são apertados antes do dispositivo de aperto são começados, os parafusos no furo de parafuso serão terminados primeiramente. Depois que o dispositivo de aperto é levantado, o dispositivo de aperto do eixo abaixa e começa-os apertar os parafusos de parafusos. Após um par de parafusos estão parafusados, a tabela giratória gerencie para ir para o aperto de pares seguintes de parafusos de acordo com a sequência pre-programada até que todos os parafusos estejam apertados. Depois que os parafusos são apertados, a tabela rotaty retorna à posição original, e o disco apertado do freio de roda é levantado para terminar o trabalho de aperto de um parafuso do disco do freio de roda.
• Aperto automático: depois que a informação do workpiece é entrada, o sistema de controlo automático chamou o programa e o juiz de aperto relavent se o workpiece real está combinado com o programa chamado.
• Durante a operação de aperto, o sistema de controlo pode tempo real monitorar a operação e gravar, salvar e exportar os dados de aperto (torque e ângulo) e o aperto da curva.
• O eixo de aperto tem funções dianteiras e reversas da rotação. O sentido da rotação pode ser mudado editting o rogram de aperto.
• O sistema de controlo pode automaticamente julgar se o aperto está qualificado e dará o alarme em caso de apertar a falha.
• Somente um operador exigido terminar os procedimentos de aperto inteiros.
• PLC de Siemens e computador industrial de AdvanTech para controlar e monitorar a operação.


Documentos técnicos:
Os seguintes documentos técnicos serão fornecidos junto com a máquina da imprensa da engrenagem da roda quando entrega na cópia impressa e na cópia macia na língua inglesa (forneça a E-cópia ao comprador antes da entrega):

• Manual do funcionamento e da instrução da manutenção;
• Desenho geral do arranjo, diagrama esquemático elétrico;
• Desenho de fundação;
• Lista de peças de reposição, lista da ferramenta especial;
• Certificado do produto/certificado aceitação da fábrica, etc.
