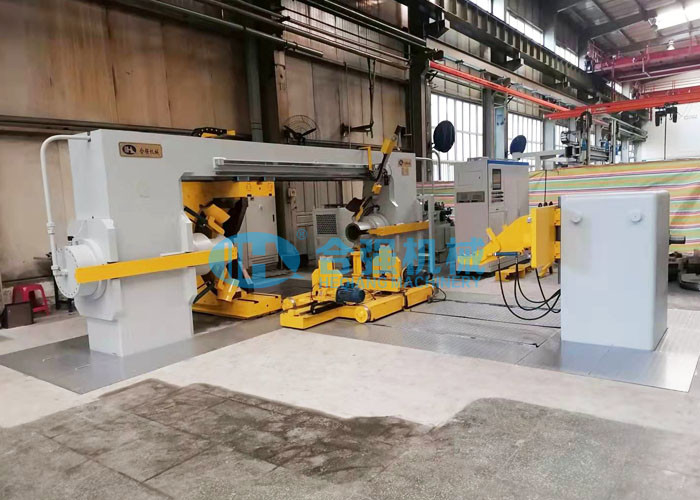

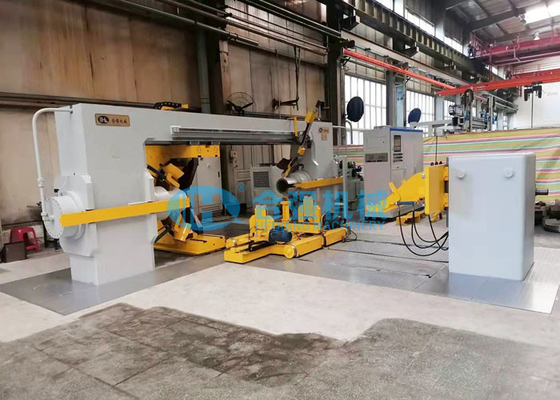

Máquina horizontal da imprensa da roda do CNC 300 toneladas com suporte Preassembly

300 toneladas de imprensa horizontal da roda do CNC do cilindro dobro, com suporte Preassembly

Espaço de aplicação:

Esta imprensa horizontal da roda do cilindro dobro é um projeto totalmente automático. Usou-se para montar com segurança e eficazmente e teste da contrapressão as rodas do wheelset e os discos do freio para veículos do metro da estrada de ferro. Com suporte preassembly. Pode gerar, gravar, salvar e imprimir as curvas de pressão no formato exigido.

Parâmetros técnicos:

(os parâmetros do *Above são indicativos, e podem ser alterados conforme as exigências reais do cliente.)

Características da máquina:

• A máquina é uma imprensa hidráulica horizontal da roda e será instalada em um poço. (O projeto sem poço da fundação está disponível.)
• Estrutura do quadro do pórtico, com rigidez de grande resistência, boa e menos deformação.
• pressão do cilindro do Dobro-fim. Precise somente um que posiciona para continuar a montagem das 2 rodas sem reversão do eixo.

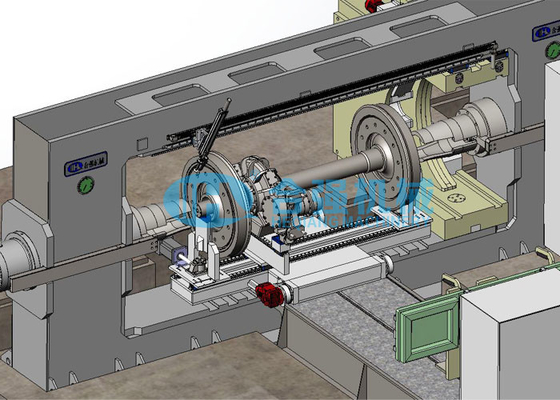

• Dispositivos centrando-se patenteados especiais em ambas as extremidades de dois cilindros da ram para o posicionamento do furo do centro. O centro pode introduzir no furo do centro de ambas as extremidades do eixo para o posicionamento do wheelset. Durante o processo inteiro da operação, pode assegurar-se de que a linha do centro do eixo seja completamente concêntrica com a linha central do cilindro de duas ram fazer a cara da extremidade da ram combinada inteiramente com a cara da extremidade do eixo, sem dano no furo do centro do eixo e eixo do impedimento da virada.
• Os dispositivos do centro carregam somente o peso do eixo e não carregam a grande pressão do cilindro do óleo. Ao manter o centro que posiciona, pode automaticamente recuar de volta ao interior da ram, de modo que a ram caiba a cara da extremidade do eixo e então pode carregar a grande pressão do cilindro. Ao montar, ao teste da desmontada e de pressão traseira, o centro será recuado no furo do centro e a cara da extremidade do centro caberá a cara da extremidade do eixo.
• Invenção original ram cilíndrica patenteada para a montagem da roda, com precisão de pressão alta. A montagem da roda exige a precisão alta e a força de pressão alta. A fim assegurar-se de que as peças que obstruem a roda estejam sujeitadas à força completamente simétrica, nós adotamos a ram cilíndrica para a roda da montagem, não o defletor de abertura lateral.
• Dispositivo móvel do slider com nas 2 inserções substituíveis para obstruir as rodas, as engrenagens ou os discos do freio para desmontar. É a patente original em China.
• Um trole elétrico do apoio é fornecido carregando/que descarrega em/fora da imprensa.
• Com um suporte do pre-conjunto para o wheelset preassembly.
• PLC de Siemens S7-300 e computador industrial de AdvanTech para controlar a operação. HMI fácil de usar.
• Somente um operador exigido operar a imprensa da roda.
• A imprensa pode seguir e para controlar o processo inteiro, detecte a condição de pressão do
• o wheelset, e analisa-o e processa- através do computador industrial. Pode exportar a pressão contra a curva do deslocamento e outros resultados na tela e na impressora.
• A máquina é projetada com alarme da acústico-luz assegurar a operação segura e segura.

Vista geral de Hubei Heqiang:

A maquinaria de Hubei Heqiang é o fabricante principal de Wheelset e imprensas do carregamento em China. Agora cobre mais de 80% do mercado de China em imprensas de Wheelset. Nós oferecemos a roda a mais avançada que pressiona o equipamento disponível na estrada de ferro e na outra indústria relevante. As imprensas do wheelset são usadas para montar e desmontar todos os elementos no eixo (discos de roda, discos do freio, engrenagens e rolamentos). Com a única e versão dobro do cilindro disponível para a escala da opção e da capacidade de 200 a 800 toneladas. Nossa escala vasta das máquinas pode satisfazer todas as exigências de cliente em aplicações da manutenção e de produção em massa.
