Pilha automática da montagem de Wheelset para a manutenção de Wheelset do UEM e do metro

Pilha automática da montagem de Wheelset para a manutenção de Wheelset do UEM e do metro

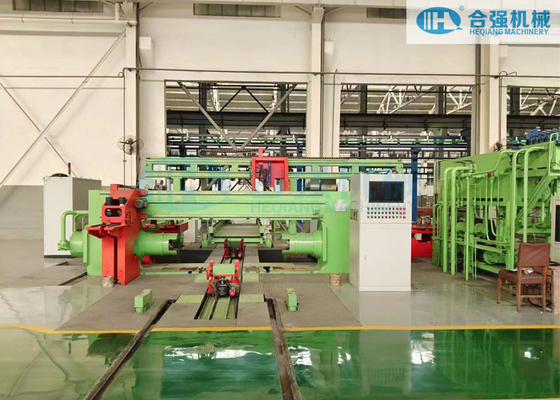

Cadeia de fabricação da pilha do conjunto de Wheelset

Espaço de aplicação:
Esta pilha da montagem de Wheelset é principalmente aplicável para o conjunto automático do UEM e dos wheelsets do metro com caixa de engrenagens, também para a montagem das rodas e dos discos do freio para automóveis de passageiros. Um que posiciona para continuar a montagem de ambas as rodas e discos do freio.

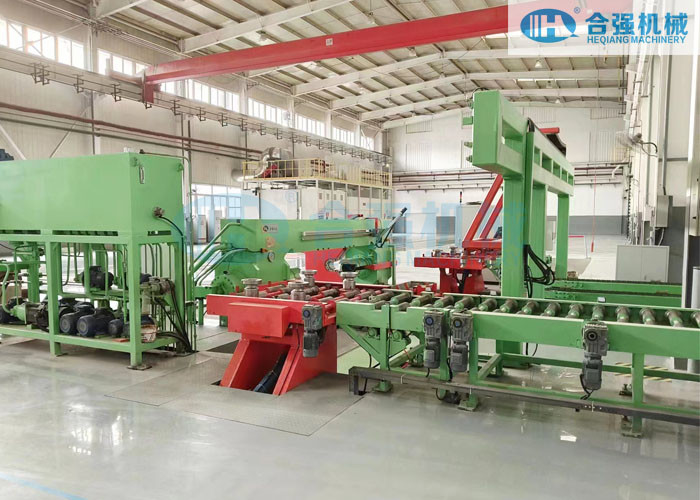

A pilha do conjunto de Wheelset consiste principalmente:

• 1 grupo de imprensa do wheelset com cilindros dobro
• 1 grupo de linha do transporte da roda (disco do freio)
• 1 grupo de linha do transporte do eixo

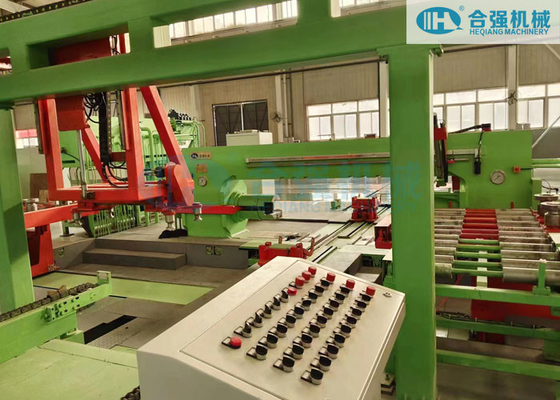

• 1 grupo de manipulador para escolher as rodas e os discos do freio.
• 1 grupo de máquina pverturning e de pre-conjunto da roda
• 1 grupo de trole de transferência do wheelset para transferir o wheelset da máquina do pre-conjunto à imprensa do wheelset
• 1 grupo de trole de transferência do wheelset para transferir o wheelset para fora da imprensa da roda.


Parâmetros técnicos da imprensa de Wheelset:

(*Remarks: Os parâmetros acima são indicativos, e podem ser alterados conforme as exigências de cliente. O cliente fornecerá os desenhos detalhados do wheelset para o trabalho do projeto após o contrato concedido.)

Características do desempenho da imprensa da montagem da roda:

• Automaticamente montagem as 2 rodas no mesmo eixo simultanously sem girar o eixo e em uma sequência primeiramente a roda em um lado do eixo então a roda no outro lado
• Controlo automàtica a tolerância interna da posição da distância e da roda.
• PLC de Siemens S7-300 e computador industrial de AdvanTech para controlar e conseguir a operação de pressão totalmente automático.
• A modalidade automática e manual está disponível.
• A imprensa do wheelset pode seguir e para controlar o processo inteiro, detecte a condição de pressão do
  o wheelset, e analisa-o e processa- através do computador industrial. Pode exportar a pressão contra a curva do deslocamento e outros resultados na tela e na impressora.
• A unidade de medida automaticamente detectará e recolherá os dados relevantes e indicá-los-á na tela.
• Gravação automática de montar a curva
• Estrutura total do quadro do pórtico, com rigidez de grande resistência, boa e menos deformação.
• Coluna resistente móvel.
• Pressão dobro do cilindro da ram.
• Invenção original ram cilíndrica patenteada para a montagem da roda, com precisão de pressão alta.
• Mecanismos centrando-se patenteados especiais para o posicionamento do furo do centro.
• Padrão rolo-ou passagem-através do projeto.


Vista geral de Hubei Heqiang:
A maquinaria de Hubei Heqiang é o fabricante No.1 de máquinas da imprensa da roda em China. Oferece a roda a mais avançada que pressiona o equipamento disponível na estrada de ferro e na outra indústria relevante. As imprensas do wheelset são usadas para montar e desmontar todos os elementos no eixo (discos de roda, discos do freio, engrenagens e rolamentos). Com a única e versão dobro do cilindro disponível para a escala da opção e da capacidade de 200 a 800 toneladas. Nossa escala vasta das máquinas pode satisfazer todas as exigências de cliente em aplicações da manutenção e de produção em massa.

Nossa imprensa dobro totalmente automático do wheelset do cyliner é a máquina a mais avançada da imprensa da roda disponível no mercado hoje. Disponível na capacidade que varia de 200 a 500 toneladas. Esta máquina caracteriza um cilindro precisamente posicionado em cada lado da máquina junto com nosso sistema de medição avançado que utiliza um sistema de servo da alto-tecnologia e uma série de dispositivos de medição para posicionar cada componente do roda-grupo com elevada precisão. Todo o trabalho feito com ferramentas é especializado e trocado facilmente para acomodar com segurança uma grande variedade de componentes e de configurações da roda. Um dispositivo da rotação é opcional ser fornecido com a máquina para executar a corrida-para fora lado a lado, axial da roda e medidas radiais da corrida-para fora depois que o processo de montagem foi terminado.
