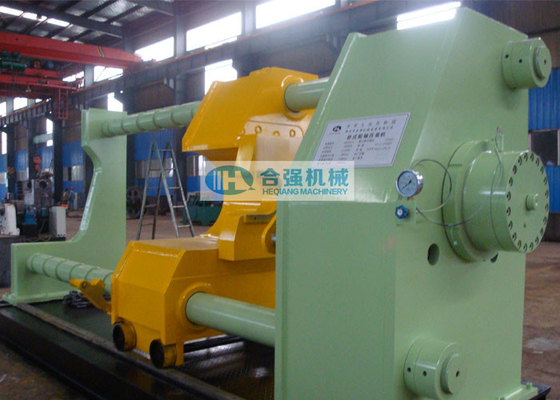

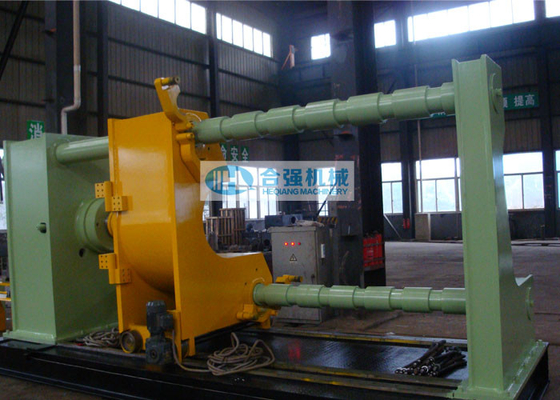

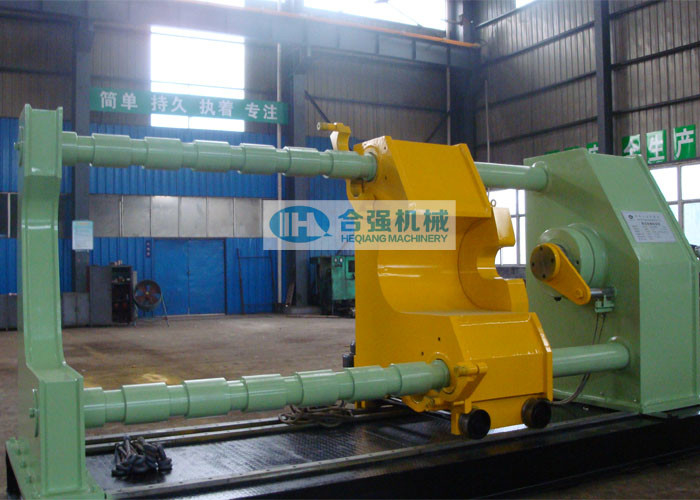

imprensa hidráulica horizontal da roda 630T

630 toneladas de imprensa hidráulica horizontal da roda para o conjunto e a desmontagem

Espaço de aplicação:

Este conjunto hidráulico horizontal da imprensa da roda e disaseembly máquina é aplicável para montar e desmontar de tipos diferentes de automóveis de passageiros, de vagões e de locomotivas. Precisa de girar 180° do workpiece durante a pressão. Pode ser equipado com o registro da curva e a função de cópia de pressão.


Parâmetros técnicos:

(os parâmetros do *Above são para a referência. Pode ser alterada conforme as exigências reais do cliente.)


Estrutura e características principais:

• A máquina da imprensa da roda é composta principalmente da coluna do cilindro, coluna resistente, coluna traseira, hastes do apoio, chassi, mecanismo do compasso de calibre, suportes de sustentação, sistema hidráulico, sistema de controlo eletrical.
• A coluna do cilindro e a coluna resistente são combinadas junto através de duas hastes do apoio para formar um quadro da força. O clumn traseiro é somente ao supprt estas hastes de dois apoios.
• A coluna do cilindro e a coluna traseira ambos são soldadas pelo aço moldado e pela placa de aço, e o chassi é soldado pela placa de aço e pelo aço da seção. Todos são tratamento de recozimento realizado.
• O U-tipo abertura da coluna resistente e de coluna traseira é abertura lateral para a conveniência do wheelset que monta e que desmonta. Para substituir somente o trabalho feito com ferramentas para cumprir as exigências do workpiece diferente.
• A coluna do cilindro é fornecida com um cilindro da ram e o pistão para dentro é conduzido pela pressão de óleo. o deslocamento do pistão é detectado pelo sensor do deslocamento e indicou n o tela de computador industrial. A haste e o trabalho feito com ferramentas de pistão na coluna resistente para cooperar um com o otro para conseguir a montagem e a desmontada do workpiece.
• O mecanismo do compasso de calibre é instalado na coluna resistente. É usado para posicionar a coluna resistente nas posições diferentes exigidas.
• A imprensa da roda é fornecida com os 2 grupos de suporte de sustentação apoiando o eixo/wheelset. O suporte pode mover-se ao longo da cauda do guia e a altura pode ser ajustada manualmente.


Documentos técnicos:
Os seguintes documentos técnicos serão fornecidos junto com a máquina quando entrega na cópia impressa e na cópia macia na língua inglesa (forneça a E-cópia ao comprador antes da entrega):

• Manual do funcionamento e da instrução da manutenção;
• Desenho geral do arranjo, diagrama esquemático hidráulico, diagrama esquemático elétrico;
• Desenho de fundação;
• Lista de peças de reposição, lista da ferramenta especial;
• Certificado do produto/certificado aceitação da fábrica, lista de embalagem, etc.


Exemplo de aplicação:

• ESTRADAS DE FERRO DE KENYA;
• Usuário de Vietname
• Clientes de Indonésia, de Mongólia, de Myanmar e etc.
