Máquina de 450 Ton Single Cylinder Wheel Press

450 de única toneladas máquina da imprensa da roda do cilindro para a montagem e a desmontada da roda

Espaço de aplicação:

Esta única máquina da imprensa da roda do cilindro é usada para montar e desmontar as rodas do wheelset conservado em estoque do rolamento de estrada de ferro. Precisa a reversão 180° do eixo de processar a ?a roda após a primeira roda montada/desmontada. Pode gerar, gravar, salvar e imprimir a curva de pressão da força.


Parâmetros técnicos:

(os parâmetros do *Above são para a referência. Pode ser alterada conforme as exigências reais do cliente.)

Estrutura e características:

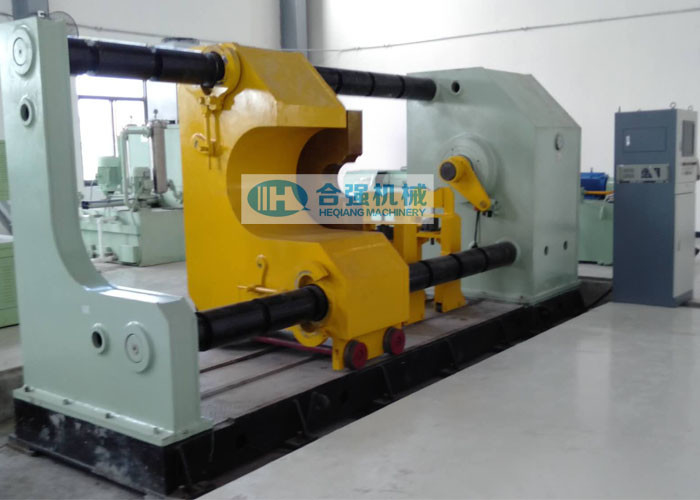

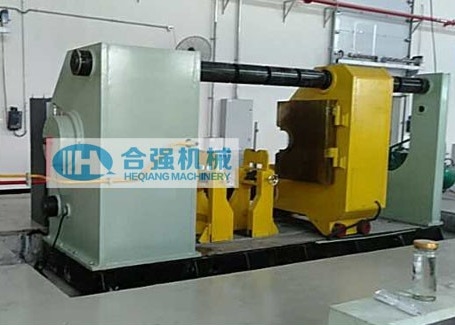

• A máquina da imprensa da roda é composta principalmente da coluna do cilindro, coluna resistente, coluna traseira, hastes do apoio, chassi, mecanismo do compasso de calibre, troles do apoio, sistema hidráulico, sistema de controlo eletrical.
• A coluna do cilindro e a coluna resistente são combinadas junto através de duas hastes do apoio para formar um quadro da força. O clumn traseiro é somente ao supprt estas hastes de dois apoios.
• A coluna do cilindro e a coluna traseira ambos são soldadas pelo aço moldado e pela placa de aço, e o chassi é soldado pela placa de aço e pelo aço da seção. Todos são tratamento de recozimento realizado.
• O U-tipo abertura da coluna resistente e de coluna traseira é abertura lateral para a conveniência do wheelset que monta e que desmonta. Para substituir somente o trabalho feito com ferramentas para cumprir as exigências do workpiece diferente.

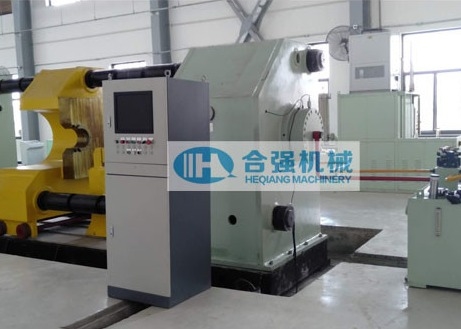

• A coluna do cilindro é fornecida com um cilindro da ram e o pistão para dentro é conduzido pela pressão de óleo. o deslocamento do pistão é detectado pelo sensor do deslocamento e indicou n o tela de computador industrial. A haste e o trabalho feito com ferramentas de pistão na coluna resistente para cooperar um com o otro para conseguir a montagem e a desmontada do workpiece.
• O mecanismo do compasso de calibre é instalado na coluna resistente. É usado para posicionar a coluna resistente nas posições diferentes exigidas.
• A imprensa da roda é fornecida com os 2 grupos de trole do apoio apoiando o eixo. O trole pode mover-se ao longo do trilho de guia e a altura pode ser ajustada manualmente.


Documentos técnicos:

Os seguintes documentos técnicos serão fornecidos junto com a máquina quando entrega na cópia impressa e na cópia macia na língua inglesa:

• Manual do funcionamento e da instrução da manutenção;
• Desenho geral do arranjo, desenho de fundação;
• Diagrama esquemático hidráulico, diagrama esquemático elétrico;
• Lista de peças de reposição, lista da ferramenta especial;
• Certificado do produto.


Exemplo de aplicação:

• Estradas de ferro de Kenya;
• Estradas de ferro de Vietname;
• Estradas de ferro de Myanmar;
• Clientes de Indonésia, de Irã, de Mongólia e etc.
