PLC de alumínio 20MPa de 4m/Min Sheet Bending Roller Machine Siemens
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Máquina de dobra da placa | Uso: | Dobra de alumínio |
|---|---|---|---|
| Espessura da placa: | 15 milímetros máximos | Largura da placa: | 2000 milímetros máximo |
| Qty do rolo do trabalho: | 4 PCes | Material do rolo do trabalho: | forjamento 42CrMo |
| Função: | Pre-dobra, dobrando-se e bobinamento | Sistema da operação: | PLC e tela táctil |
| Destacar: | 4m/ Min Sheet Bending Roller Machine,Máquina de dobra do rolo da folha do PLC,máquina de rolamento de dobra da placa 20MPa |
||

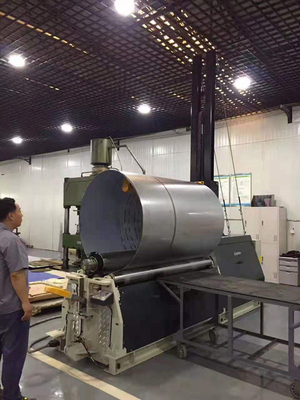

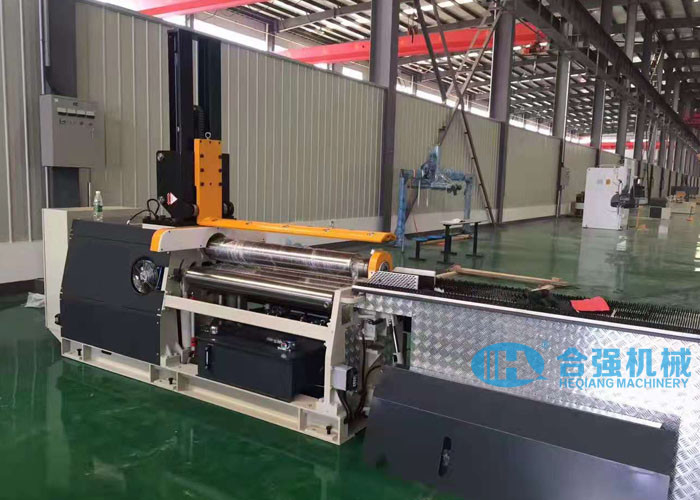

máquina de dobra de alumínio da placa 4-Rolls com o PLC superior de Siemens do apoio
Parâmetros técnicos:
| Tipo da máquina | máquina de dobra da placa 4-rolls |
| Modelo não. | HQW12-15x2000 |
| Qty do rolo do trabalho | 4 PCes |
| Espessura máxima da placa | 15 milímetros |
| Espessura prebending da placa máxima | 15 milímetros |
| Largura máxima da placa | 2000 milímetros |
| Diâmetro do rolo superior | 220 milímetros (1pc) |
| Diâmetro do mais baixo rolo | 200 milímetros (1pc) |
| Diâmetro de rolos laterais | 160 milímetros (2pcs) |
| Material dos rolos do trabalho | parte do forjamento 42CrMo |
| Limite do rendimento da placa | MPa 245 |
| Diâmetro de rolamento | 1600~4000milímetros |
| Comprimento da borda reta residual | 1,5 vezes da espessura da placa |
| Velocidade de rolamento da placa | Minuto de Approx.4m/ |
| Pressão máxima do sistema hidráulico | 20MPa |
| Modo da movimentação dos rolos do trabalho | Motor hidráulico + redutor da engrenagem planetária |
| Levantamento dos rolos do trabalho | Levantamento hidráulico |
os parâmetros do *Above são indicativos e podem ser alterados conforme as exigências reais dos clientes.)
Características da máquina:
- A máquina de rolamento de dobra da placa de 4 rolos tem as funções da pre-dobra e arredondá-la é composto principalmente do chassi, virando o quadro de lado, quadro de lado fixo, 4 rolos do trabalho, dispositivo de condução, dispositivo de levantamento de uns mais baixos e rolos laterais, virando o dispositivo, o dispositivo do equilíbrio do rolo superior, o sistema hidráulico, o sistema de controlo elétrico, o apoio superior e etc.
- Os rolos superiores e mais baixos são rolos de movimentação. Através do motor hidráulico, o redutor planetário que engrena com os rolos superiores e mais baixos, o poder fornecerá torques para a dobra da placa.
- O rolo mais baixo pode mover-se verticalmente para apertar a placa. Os rolos laterais são fornecidos em ambos os lados do rolo mais baixo. Pode ser conduzido pelos cilindros hidráulicos para o movimento de levantamento diagonal.
- Todos os quatro rolos adotam os rolamentos de rolo esféricos. A vantagem desta máquina é que pode terminar a pre-deformação das extremidades da placa e rolar as formas cilíndricas e do arco ao mesmo tempo sem o auxílio de dispositivos auxiliares. Pode igualmente executar determinado trabalho dando forma e de nivelamento na folha de metal com as bordas retas restantes pequenas.
- O levantamento dos rolos mais baixos e laterais é conduzido pelos cilindros hidráulicos. Levantamento rápido sob a não-carga quando levantamento lento sob a carga.
- A máquina é fornecida com as medidas impedir que a placa de aço deslize. Cada motor é equipado com um freio imediato, de modo que o rolo possa parar de girar exatamente durante a dobra, assegurar o posicionamento preciso da extremidade da placa, e impedir que a placa deslize fora da máquina, e minimiza as bordas retas restantes.
- Com o apoio superior para apoiar a forma cilíndrica dobrada.
- Sistema do PLC NC de Siemens
- Com a função da placa que dobra-se e que bobina.
